PB-Ⅱ系列平板閘門

本系列平板閘門是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備。廣泛適用于冶金、礦山、建材、糧食、化工等行業。該閘門配備電動、氣動、電液動推桿作為驅動裝置，是控制流量大小，切斷迅速的理想設備。

結構特點

該產品具有結構簡單，操作自如，密封性能優良，局部阻力損失小，切斷快，維護保養方便，不易變形等特點。

性能參數

公稱壓力	介質流速	適用溫度		適用介質
0.05MPa	≤25m/s	≤350℃	≤500℃	空氣、粉塵氣體、固體粉料、晶體料

工作原理

平板閘門主要由執行機構、閥體、插板、密封裝置、行程開關等部件組成。運行時輸出指令（電源或氣源）給執行機構，由執行機構帶動插板向外抽出，達到工況需要位置，撞動行程開關停
止，由行程開關反饋信號（開關信號）給控制室。反之則關閉插板閥（向內推進）。

傳動裝置參數

規格	200～450	500～630	700～900	1000～140
電動推桿	DTⅠA63-M P:0.09KW	DTⅡA100-M P:0.25KW	DTⅡA250-M P:0.37KW	DTⅡA500-M P:0.75KW

氣動推桿	10A-5TC50B	10A-5TC63B	10A-5TC80B	10A-5TC100B
電液推桿	DYT100 P:0.37KW		DYT300 P:0.37KW	DYT500 P:0.55KW

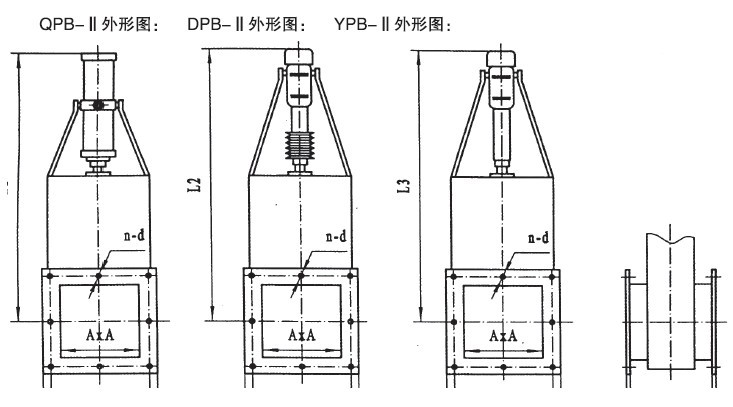

PB-Ⅱ系列外形連接尺寸

A×A	B×B	C×C	b	H	n-d	L1	L2	L3
200×200	245×245	280×280	4	250	8-Φ10	960	1270	1320
250×250	305×305	350×350	4	250	12-Φ10	1170	1480	1530
300×300	355×355	400×400	4	250	12-Φ10	1320	1630	1680
350×350	405×405	450×450	4	250	12-Φ12	1470	1780	1830
400×400	455×455	500×500	4	250	16-Φ12	1620	1930	1980
450×450	505×505	550×550	4	250	16-Φ12	1770	2080	2130
500×500	555×555	600×600	4	250	20-Φ14	1930	2220	2280
560×560	615×615	660×660	4	250	20-Φ14	2110	2400	2460
600×600	655×655	700×700	6	350	20-Φ14	2230	2520	2580
630×630	685×685	730×730	6	350	20-Φ14	2320	2610	2670
700×700	755×755	800×800	6	350	20-Φ14	2550	2820	2880
750×750	805×805	850×850	6	350	20-Φ14	2700	2970	3030
800×800	855×855	900×900	6	350	24-Φ14	2850	3120	3180
850×850	905×905	950×950	6	350	24-Φ14	3000	3270	3330
900×900	955×955	1000×1000	6	350	24-Φ14	3150	3420	3480
1000×1000	1070×1070	1130×1130	6	450	28-Φ18	3540	3940	3880
1100×1100	1170×1170	1230×1230	6	450	28-Φ18	3840	4240	4180
1200×1200	1270×1270	1330×1330	6	450	28-Φ18	4140	4540	4480
1300×1300	1370×1370	1430×1430	6	450	32-Φ18	4440	4840	4780
1400×1400	1470×1470	1530×1530	6	450	36-Φ18	4740	5140	5080
