南通奧普機械工程有限公司 >> 產品中心 >> 建材機械 >> 斜槽 >> 空氣輸送斜槽

空氣輸送斜槽

一、概述

　　空氣輸送斜槽是一種用于輸送干燥粉狀物料的氣力輸送設備。在水泥工業中常用于輸送水泥和生料粉。空氣輸送斜槽在輸送物料中因?yàn)?、沒有轉動部件，易于維護，密封性好，無噪音，操作安全可靠，耗電少，改變輸送方向方便，并能多點喂料和多點卸料而得到廣泛的應用?？諝廨斔托辈鄣闹饕獦?gòu)件是透氣層，空氣輸送斜槽采用PETS-6(滌綸)型合成纖維織物，是一種新型透氣型，它具有耐高溫(可達150℃)，耐腐蝕、耐磨損、吸濕性低、重量輕、表面平整、使用壽命長等優點。

二、技術性能

輸送物料：含水量≤1%，溫度≤150℃的干燥的粉狀物料

輸送能力：輸送水泥及生料成品時的輸送能力如下表所列：

三、技術參數

規格				XZ200	XZ250	XZ315	XZ400	XZ500	XZ630	XZ800
槽體寬度			m m	200	250	315	400	500	630	800
輸送能力	a=4°	水泥	T/h	22	40	70	130	220	320	400
	a=4°	生料		16	30	55	100	165	245	310
	a=6°	水泥		40	65	120	250	400	610	765
	a=6°	生料		30	55	90	185	300	455	565
	a=8°	水泥		50	80	140	300	470	720	900
	a=8°	生料		35	65	110	225	355	540	670
	a=10°	水泥		60	100	170	380	570	900	1080
	a=10°	生料		45	80	140	285	425	670	800
	a=12°	水泥		70	120	205	455	685	1080	1295
	a=12°	生料		50	95	165	340	510	805	960
槽體節長		標準節	m m	2000
槽體節長		非標準節	m m	250
需要風壓			KPa	4-5.5
需要風量			m3/m2.min	1.5-2
透氣層	材質			合成纖維
	厚度		m m	4-6
	耐溫		℃	150
	徑向斷裂強度		N/cm寬	4700
	阻力		Pa	800-1200(在2m3/m2.min條件下)

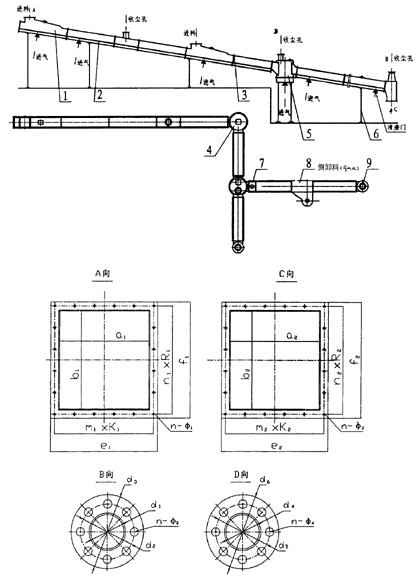

代號	a1		b1		e1		f1		m1×R1		n1×R1		n-Φ1
型號	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
XZ200	120	200	120	150	210	280	210	230	2×86	4×63	2×86	3×66	8－Φ14.5	14－Φ12
XZ250	150	250	150	200	240	330	240	280	3×70	4×70	3×70	3×83	12－Φ14.5	14－Φ12
XZ315	150	250	150	250	240	330	240	330	3×70	4×75	3×70	4×75	12－Φ14.5	16－Φ12
XZ400	150	315	150	315	240	395	240	395	3×70	5×73	3×70	5×73	12－Φ14.5	20－Φ12
XZ500	200	400	200	400	290	480	290	480	3×88	6×75	3×88	6×75	12－Φ14.5	24－Φ12
XZ630	200	500	200	500	290	580	290	580	3×88	7×79	3×88	7×79	12－Φ14.5	28－Φ12

代號

m2 × R2

n2 × R2

N - Φ3

n-Φ2

n- Φ 4

型號

XZ200

206

286

3 × 82

14 － Φ12

108

152

188

4 － Φ 12

Φ130

Φ160

Φ190

6 － Φ 12

XZ250

256

336

4 × 75

16 － Φ12

108

152

188

4 － Φ 12

Φ135

Φ170

Φ205

6 － Φ 12

XZ315

321

401

5 × 73

20 － Φ12

260

225

260

6 － Φ 12

Φ190

Φ225

Φ260

8 － Φ 12

XZ400

406

486

6×75

24－Φ12

315

280

315

8－Φ12

Φ245

Φ280

Φ315

8－Φ12

XZ500

506

586

7×79

28－Φ12

340

305

340

8－Φ12

Φ270

Φ305

Φ340

8－Φ12

XZ630

638

738

8×86

32－Φ

405

370

405

12－Φ12

Φ355

Φ395

Φ435

12－Φ12

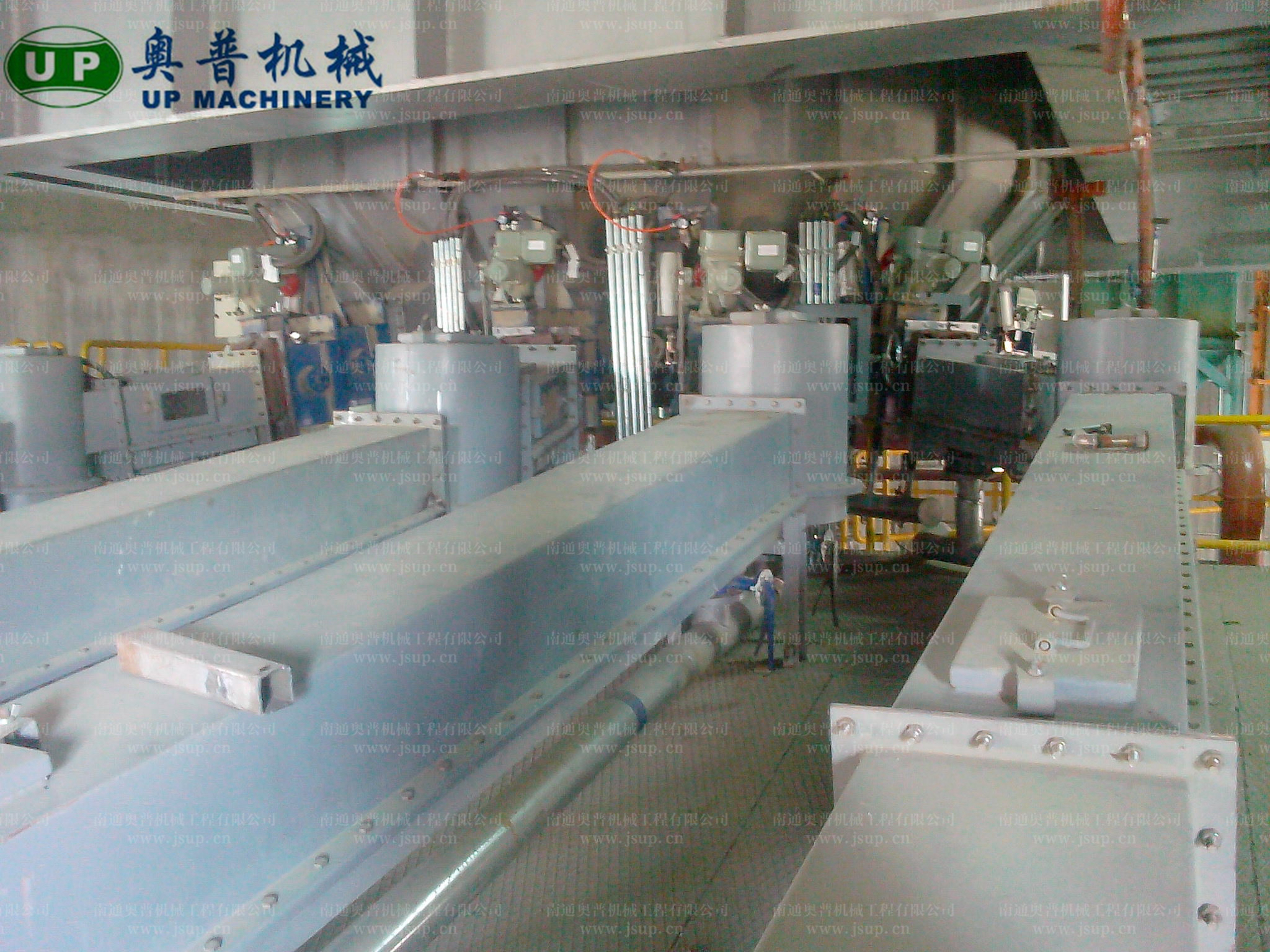

▲車間斜槽演裝

▲斜槽和出料溜子噴漆

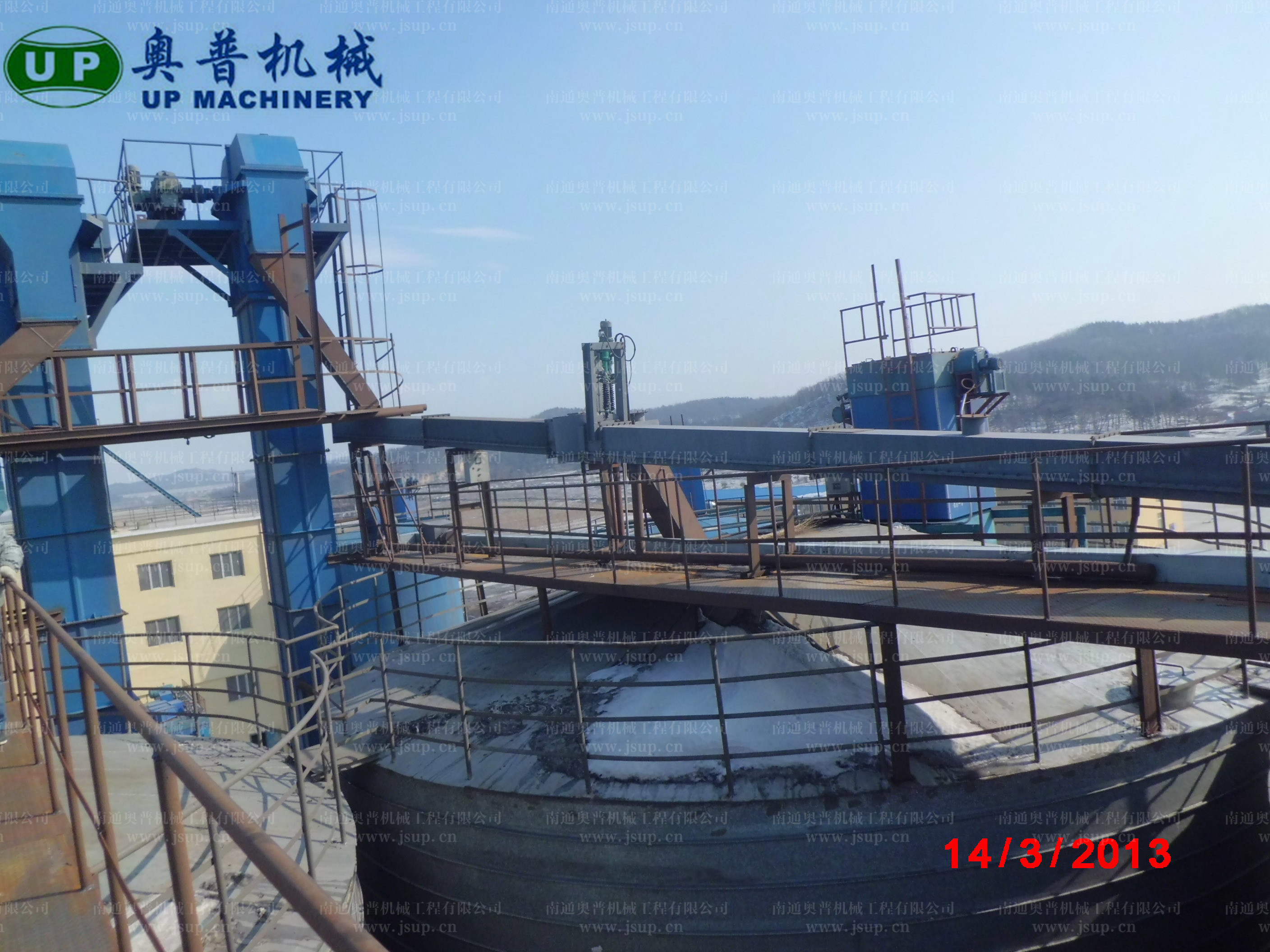

▼工程實例

▲阿塞拜疆項目斜槽安裝現場

▲斜槽裝車發貨
