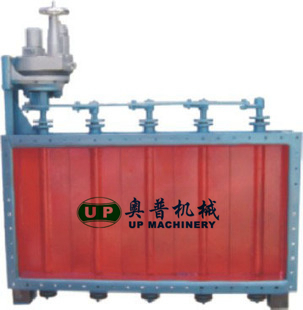

百葉式電動氣流調節閥TEDB-0.5(矩形)

一、概述

　　百葉式電動氣流調節閥是我公司的一種新型節能可靠的氣流調節設備。百葉式電動氣流調節閥適用于冶金、礦山、煤炭、建材、化工、電力等行業的風機進、出口及通風管道上，對管路中流量進行電動調節。

　　百葉式電動氣流調節閥設計新穎、結構合理、重量輕、采用多軸多葉式、流阻小、流體均勻、啟閉力小、轉動靈活可靠。百葉式電動氣流調節閥配用Z型或ZA型電動裝置，可單Du操縱或遠距離集中控制，是各種風管系統中理想的氣流調節設備。

二、技術參數表

公稱壓力	漏風率	介質流速	適用溫度	適用介質
0.05MPa	1.5%	≤30m/s	-20~300℃	空氣、粉塵氣體等

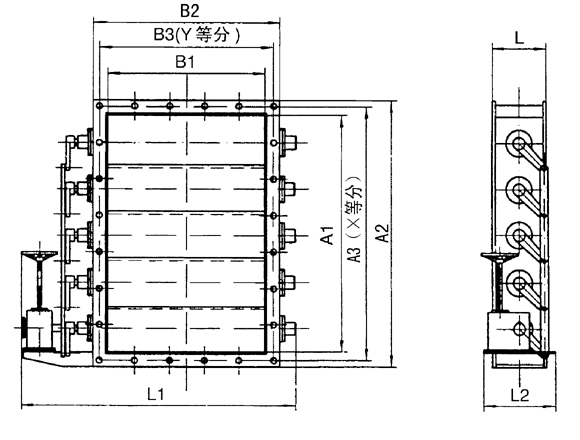

TEDB-0.5外形圖

TEDB-0.5外形尺寸表

A1×B1

A2×B2

A3×B3

n-d

電動裝置

功率KW

風機

機號

重量

128×92

182×148

160×126

160

14-Φ7

Z5-18 ZA50-18

0.18

9-19

N_O4

755

550

102

144×104

198×160

176×135

N_O4.5

767

108

160×115

214×171

192×150

N_O5

778

115

179×129

233×185

212×162

N_O5.6

792

118

202×145

258×204

236×180

N_O6.3

811

124

196×128

150×184

228×165

9-26

N_O4

791

122

221×144

175×200

252×177

N_O4.5

807

128

245×160

299×216

284×192

N_O5

823

132

274×179

328×235

305×212

18-Φ7

N_O5.6

842

143

309×202

365×261

340×236

N_O6.3

868

158

227×163

293×232

270×204

14-Φ10

N_O7.1

839

130

256×184

322×253

296×228

N_O8

860

134

288×207

354×276

330×252

18-Φ10

N_O9

883

154

A1×B1	A2×B2	A3×B3	L	n-d	X	Y	風機	機號	L1	L2	重量
320×230	386×299	360×270	180	18-Φ10	5	4	9-19	N_O10	906	600	177
350×258	448×350	415×316		18-Φ12	5	4		N_O11.2	957		188
400×288	489×380	456×344		20-Φ12	6	4		N_O12.5	987		230
448×332	557×444	516×405		22-Φ12	6	5		N_O14	1051		248
512×368	621×484	574×440		24-Φ12	7	5		N_O16	1091		282
348×227	414×296	390×272		20-Φ10	6	4	9-26	N_O7.1	903		207
392×256	458×325	432×300						N_O8	932		221
441×288	507×357	483×330						N_O9	964		237
490×320	556×389	528×356						N_O10	996		263
549×358	638×450	600×410	200	26-Φ12	8	5		N_O11.2	1077	650	305
613×400	702×492	664×456		28-Φ12	8	6		N_O12.5	1119		320
686×448	795×564	747×516		30-Φ12	9	6		N_O14	1191		367
784×512	893×628	840×588		34-Φ12	10	7		N_O16	1255		404
256×199	314×254	290×231	160	14-Φ7	4	3		N_O4	861	500	138
324×252	382×308	360×284	180	18-Φ7	5	44	Y5-48	N_O5	915	600	206
409.5×315	466.5×371	443×348		18-Φ7				N_O6.3	978		235
520×400	632×509	580×462		18-Φ15				N_O8	1136		303
655×504	771×613	728×570	220	24-Φ15	7	5		N_O10	1240	650	340
815×627	935×737	888×690	220	28-Φ15	8	6		N_O12.5	1364	650	446
224×196	278×251	256×228	160	16-Φ7	5	5		N_O2.8	858	550	136
256×224	310×279	288×256						N_O3.2	886		145
288×252	434×308	320×284						N_O3.6	915		160
320×280	374×336	355×315	180	20-Φ7				N_O4	943	600	217
360×315	415×371	395×350						N_O4.5	978		225
400×350	456×406	435×385						N_O5	1013		251
480×420	536×476	511×455		24-Φ7				N_O6	1083		383
640×560	746×669	700×625	200	20-Φ15				N_O8	1296	650	357
800×700	906×809	860×765	220	20-Φ15				N_O10	1436	700	472
960×840	1066×949	1008×900	240	24-Φ15	6	6		N_O12	1576	750	558
1280×1120	1386×1232	1340×1188	260	28-Φ15	10	9		N_O16	1879	800	890
1600×1400	1735×1538	1672×1476	320	40-Φ15	11	9		N_O20	2185	850	1180
720×520	826×629	777×580	220	24-Φ15	7	5		N_O8	1256	700	408
810×586	916×694	868×650	220					N_O9	1321	700	446
900×715	1006×759	959×710	240					N_O10	1386	750	526
990×650	1096×824	1048×846	260	28-Φ15	8	6		N_O11	1471	800	560
1080×780	1186×889	1144×846						N_O12	1536		640
1260×910	1389×1042	1336×990						N_O14	1689		808
1440×1040	1569×1172	1512×1120	320	32-Φ15	9	7		N_O16	1839	850	1180
1620×1170	1779×1332	1710×1260	320	32-1Φ19				N_O18	1999	850	1320
1800×1300	1959×1462	1890×1386	420	32-1Φ19				N_O20	2129	950	1550
1980×1430	2139×1596	2070×1520	420	36-Φ19	10	8		N_O22	2263	950	2000
2250×1625	2459×1841	2376×1950	450	42-Φ19	12	9		N_O25	2528	1000	2320
2520×1805	2732×2036	2660×1950		48-Φ19	14	10		N_O28	2723		2590
2360×2065	2576×2289	2478×2195		52-Φ19	14	12		N_O29.5	2976		2880
