百葉式氣動氣流調節閥TJQB-0.5(圓形)

一、概述

百葉式氣動氣流調節閥是我公司的一種新型節能的高效產品。百葉式氣動氣流調節閥適用于冶金、礦山、煤炭、建材、化工、電力等行業的風機進口及通風管道，對管路中流量進行調節。

百葉式氣動氣流調節閥設計新穎，結構合理重量輕，采用多軸百葉式，流體均勻，啟閉力矩小，動作靈活可靠，配用QZ型氣動裝置，可單獨操作和遠矩離集中控制，是各種風管系統中理想的氣流調節設備。

二、技術參數表

公稱壓力	0.05MPa
漏質率	1.5%
介質流速	≤m/s
適用溫度	-20~300℃
適用介質	空氣、粉塵氣體等

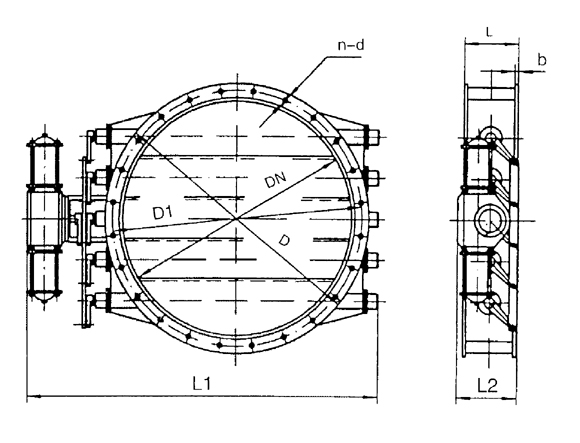

主要連接尺寸表

DN	D	D1	L	L1	L2	b	n-d	氣動裝置	風機	重量
280	324	306	160	820	330	8	8-Φ10	QZ15	4-72	125
320	367	350	180	860	340		16-Φ7			135
360	416	394		900	340		16-Φ7			155
450	512	490		930	370		16-Φ10	QZ25		200
500	572	550	200	980	380					232
600	676	650	200	1235	380					287
180	230	205	160	715	330		8-Φ7	QZ15	9-19 9-26	100
200	250	225		735						106
224	284	254		755						117
250	310	280		781			8-Φ10		9-19 9-27	125
280	360	320		801						187
315	395	355	180	840	340					168
355	435	395		880	340					192
400	500	450		885	370		8-Φ12	QZ25		212
450	550	500		925	370		8-Φ12			247
500	620	560	200	975	380		12-Φ12			280
560	680	620		1035		10				302
630	750	690		1265						327
710	830	770		1345	420		16-Φ12	QZ85		372
800	920	860	260	1362	450		16-Φ12		9-26	428
900	1040	970		1462			16-Φ15		9-26	477
1000	1110	1065		1640			16-Φ15		4-27 Y5-48	525
1110	1220	1170		1740		12	20-Φ15			572
1120	1250	1190	280	1760	485		20-Φ15	QZ150		622
1200	1330	1270	280	1840	485		24-Φ15		G/Y-72	702
1400	1520	1470	320	2040	505		24-Φ15			852
1600	1700	1660	320	2240	505		28-Φ19			992
1800	1900	1860	420	2448	840	14		QZ400		1217
2000	2122	2060	420	2648	840					1557
2200	2300	2260	450	2848	855		36-Φ19		G/Y-73-13	1980
2500	2600	2560	450	3148	855					2400
2800	2900	2860	500	3448	880			QZ500		2970
